Steuersatzadapter 1 1/8 Zoll reduziert auf 1Zoll

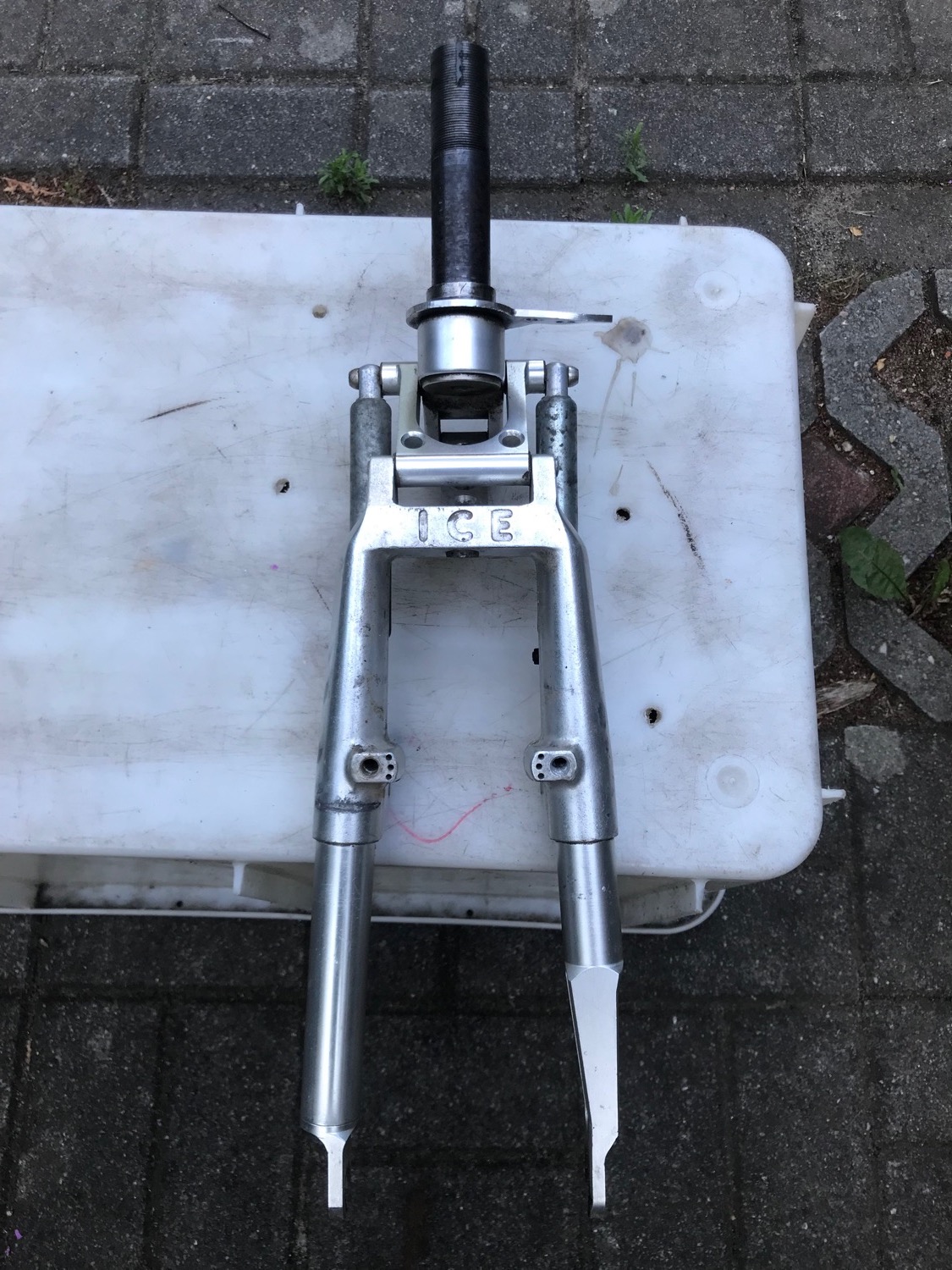

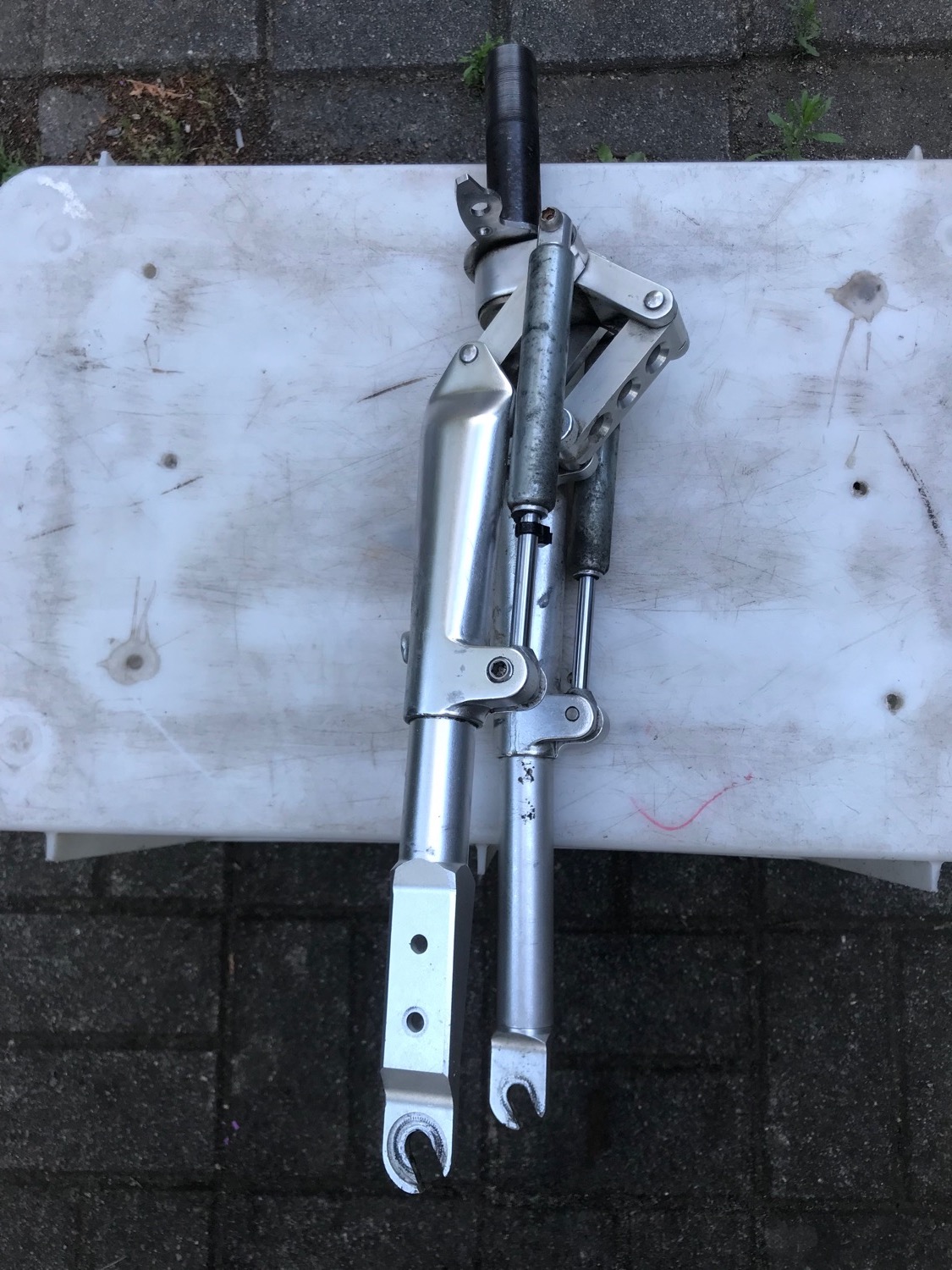

Ich hatte in meinem Fundus noch eine schöne alte Parallelogramm-Feder-Gabel von ICE.
Viel zu schade um sie nicht zu benutzen.





Ich meine sie ist auch noch sehr kultig. War bestimmt mal teuer.





Sie hat schon einige Wiesel gesehen, passt perfekt in ein Stahlwiesel wo sie ja auch gut mit 1 Zoll Gabelschaft passt.

Es gibt wenige Aluwiesel mit 1 Zoll Gabelschaft deshalb benötigte ich nun einen Adapter damit die Gabel auch in einem neueren Wiesel eingebaut werden kann.







Ich habe keinen passenden Adapter gefunden aber ich habe einen Kumpel der hat mir schon mal ein Mauslaufrad mit Kugellager gebastelt. Sehr geniales Teil funktioniert heute bestimmt immer noch.

Martin AKA Sagitarius hat dann auch das passende Werkzeug zur Verfügung und so nahm alles bei einem Bier seinen Lauf.



Diese Bilder hat er mir von der Herstellung gemacht.

Material wurde benutzt was halt da war und passen könnte.

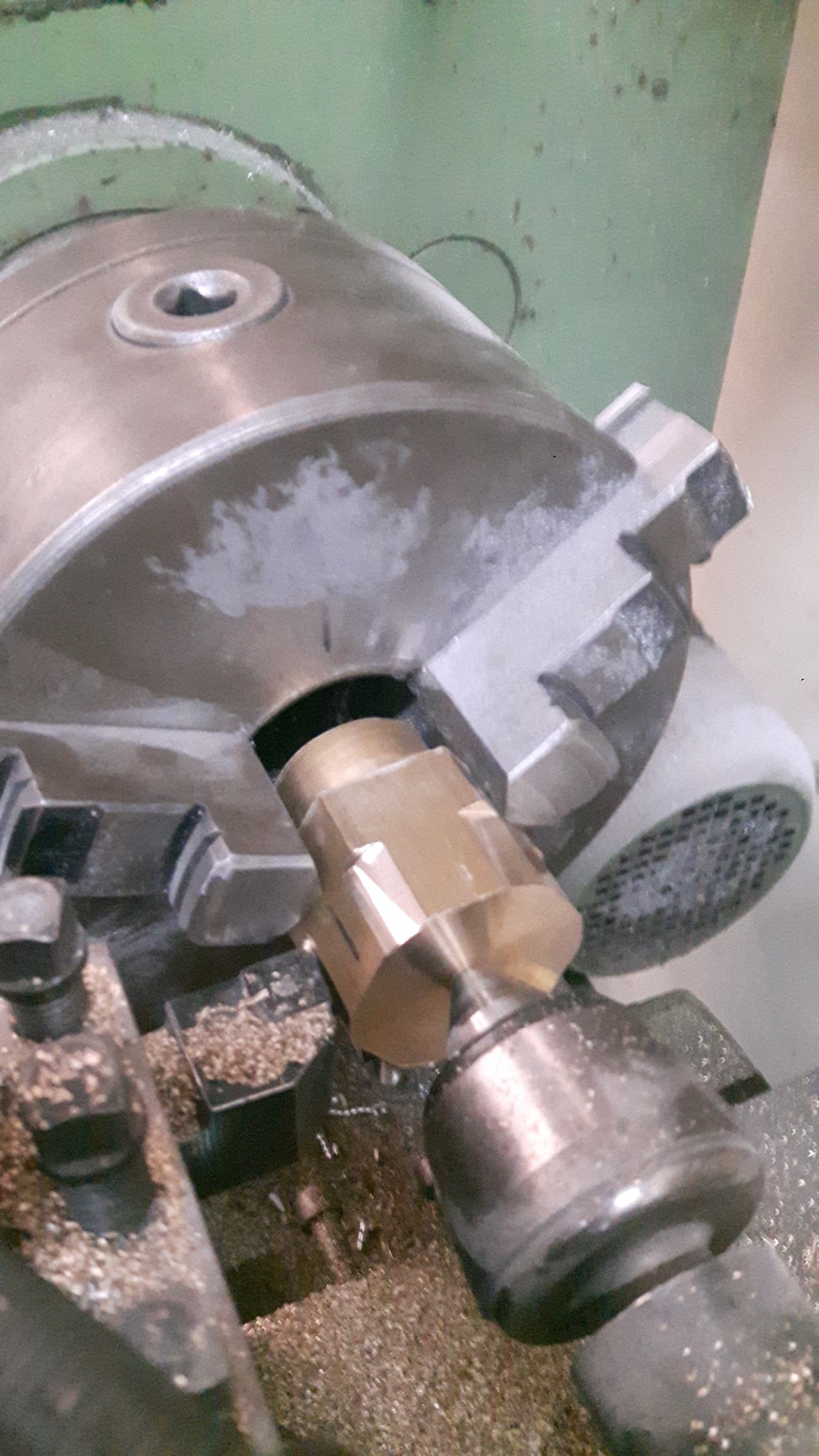

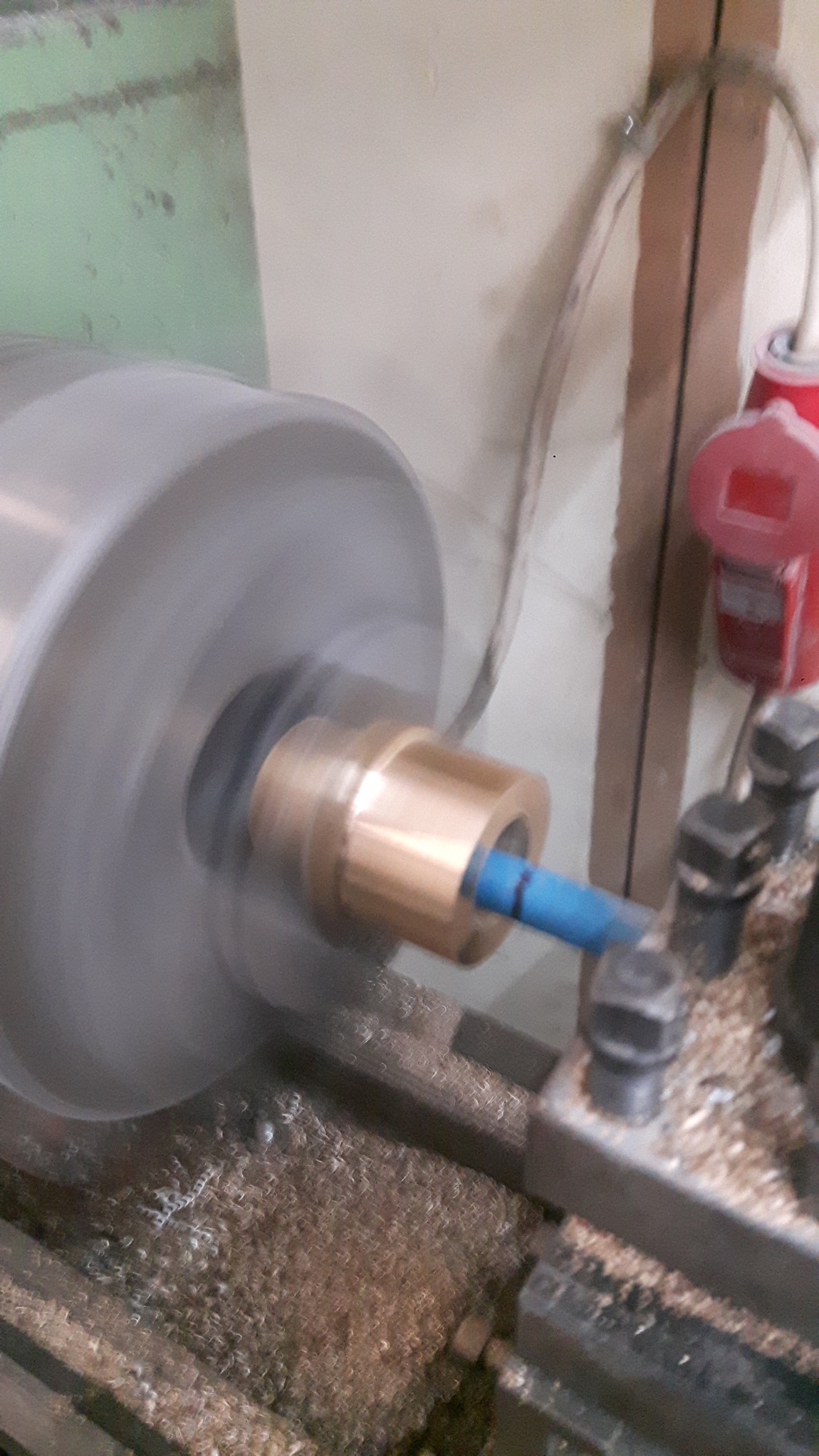

Hier in Messing

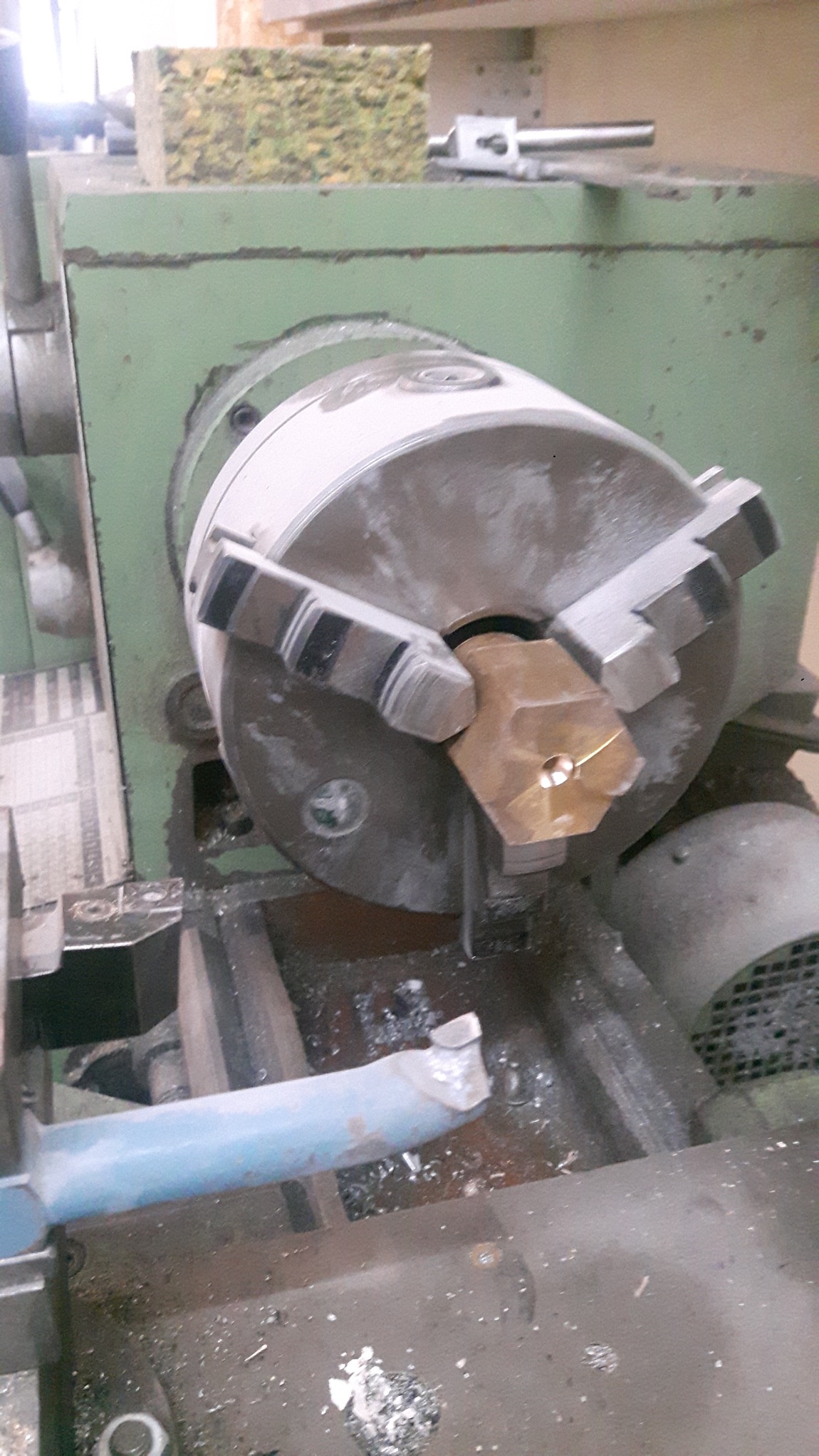

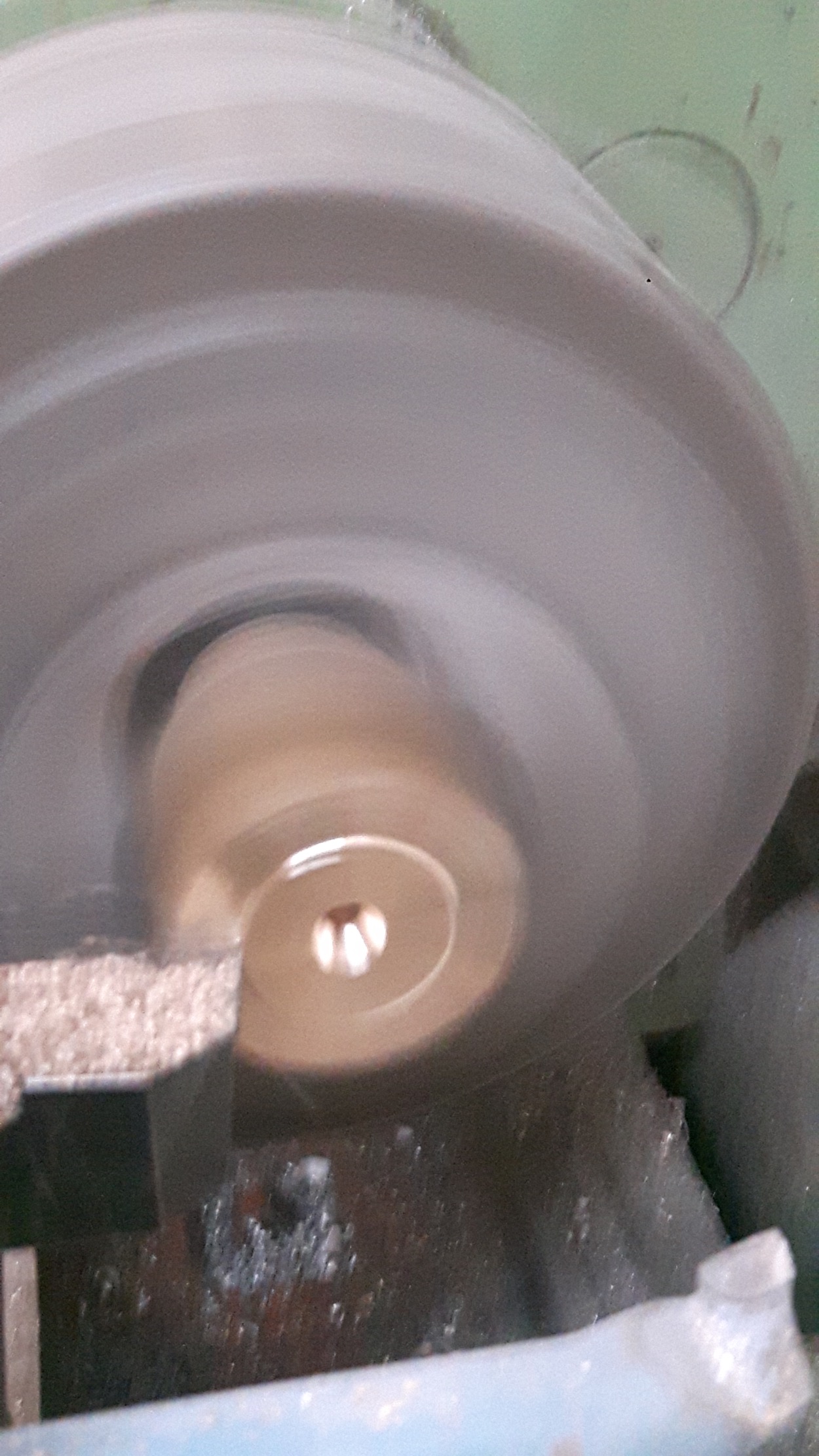

Aus sechseckig wird rund

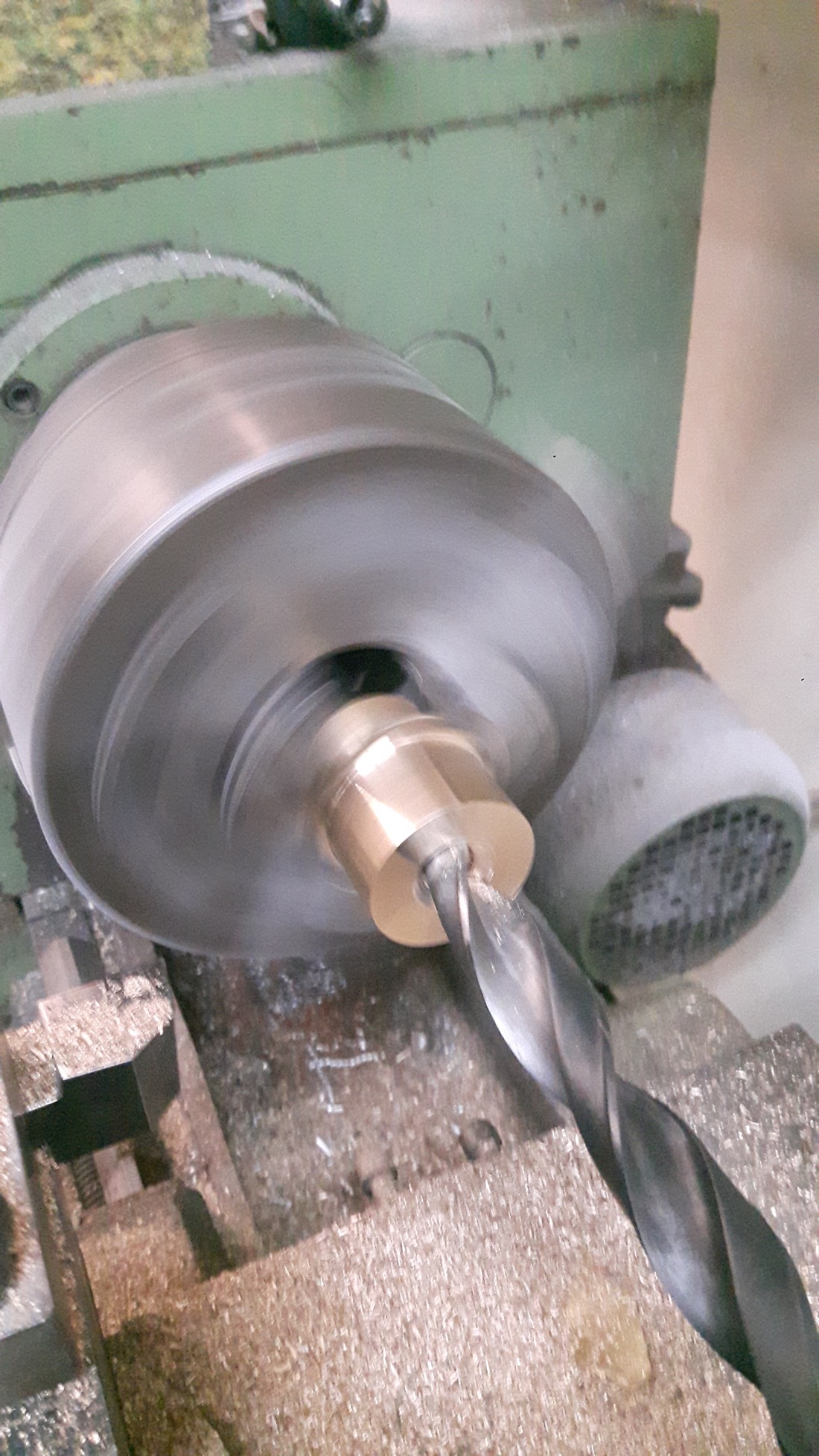

Noch ein kleines Loch rein

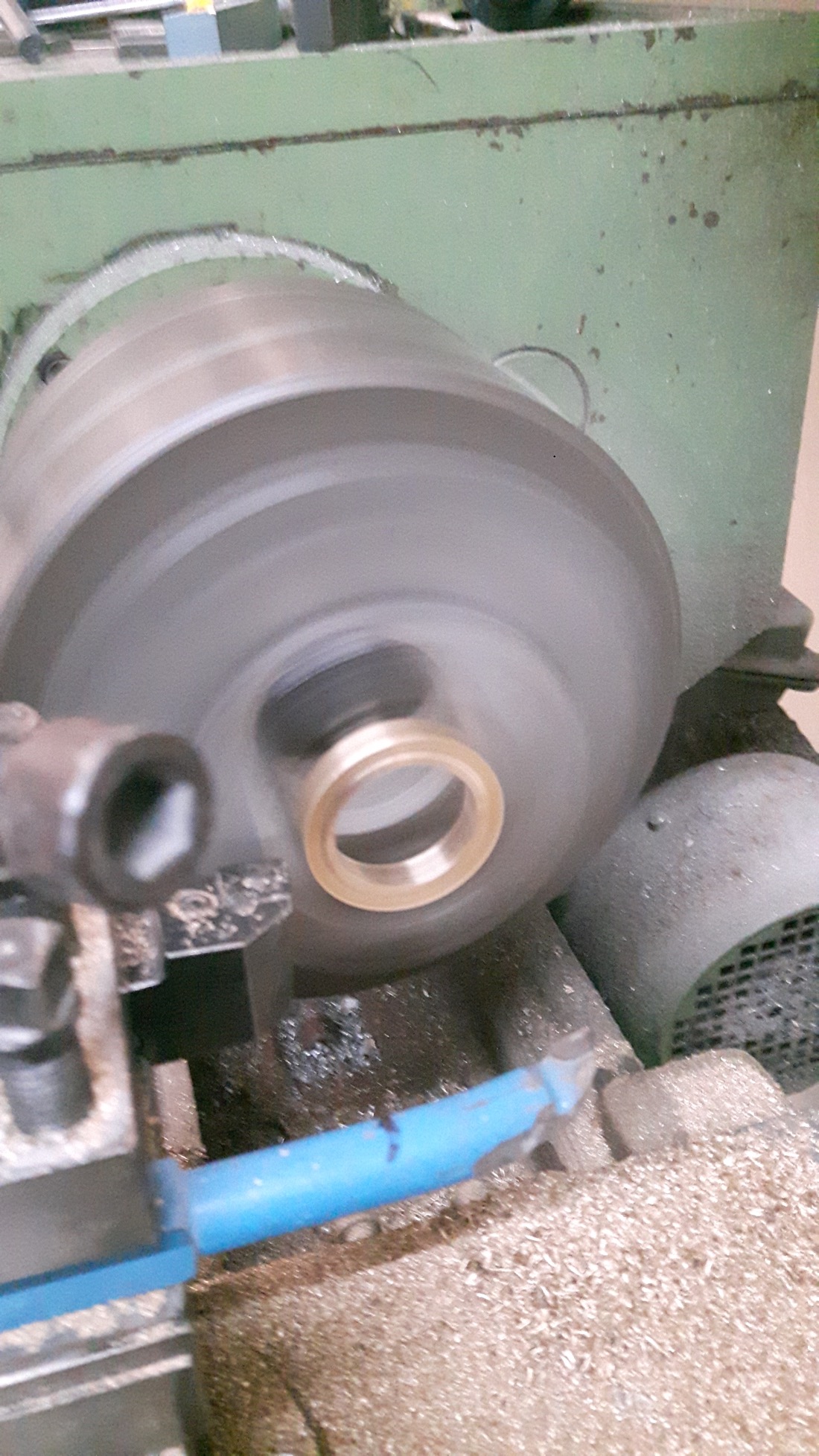

was dann immer größer wird







der Adapter bekommt seine Gestalt





in Perfektion am Ende dann so



Einfach klasse wenn man Drehen kann. Ich leider nicht.

Megageil, vielen Dank.

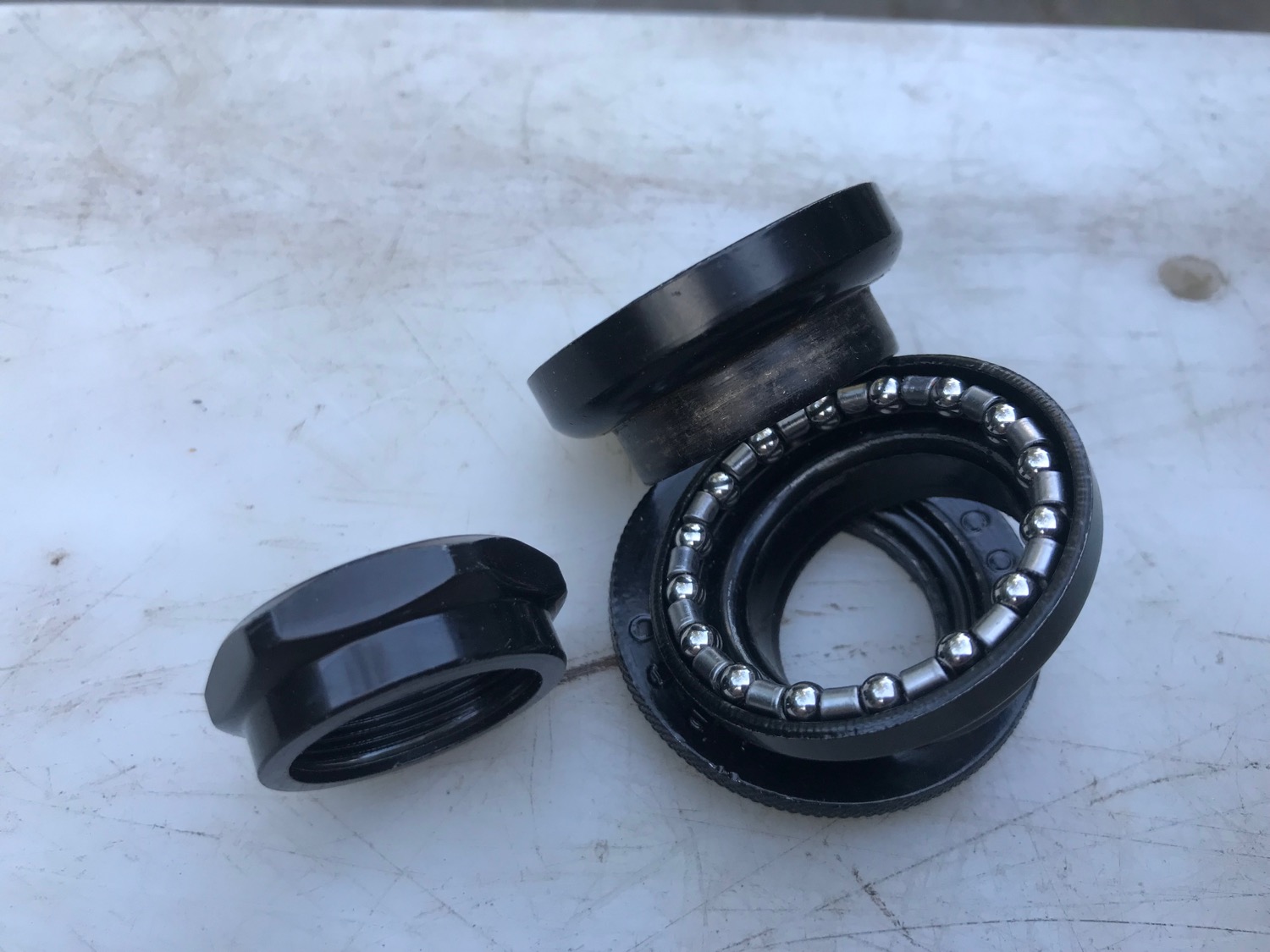

Zusammen mit dem 1Zoll Steuersatz

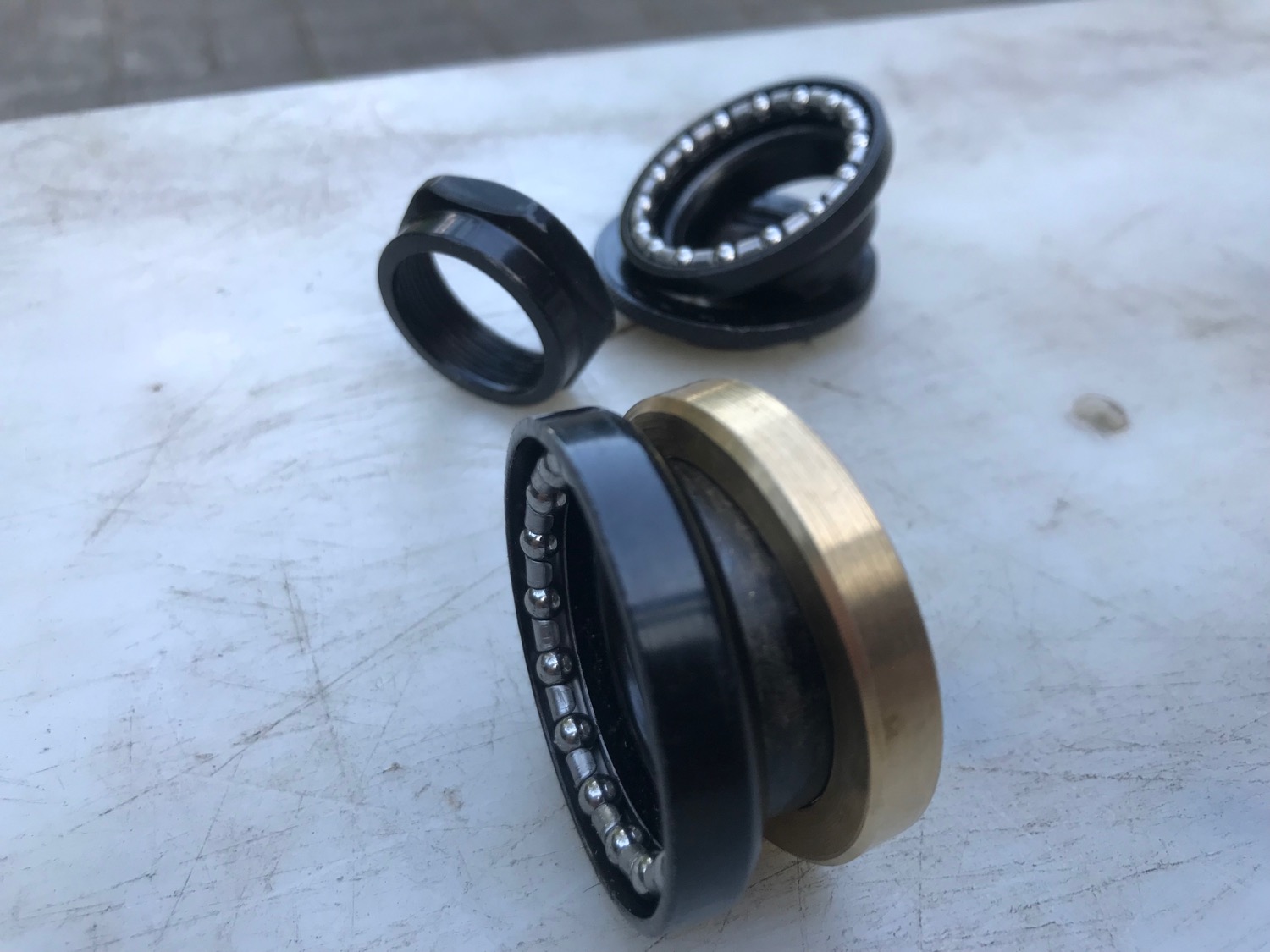

und dem Adapter

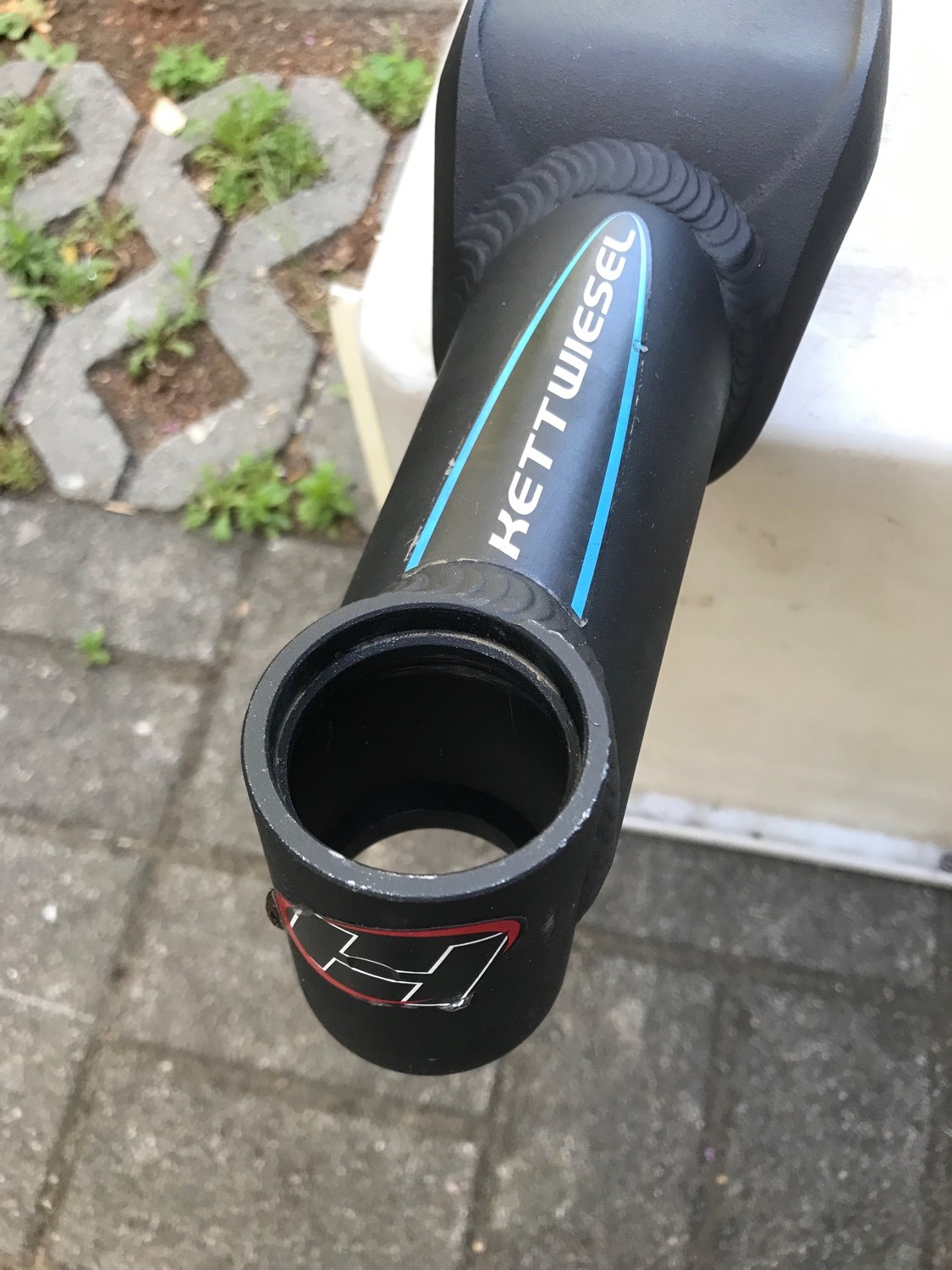

Kann das ganze jetzt in einem Tretlagermast





für 1 1/8Zoll Gabeln verbaut werden.

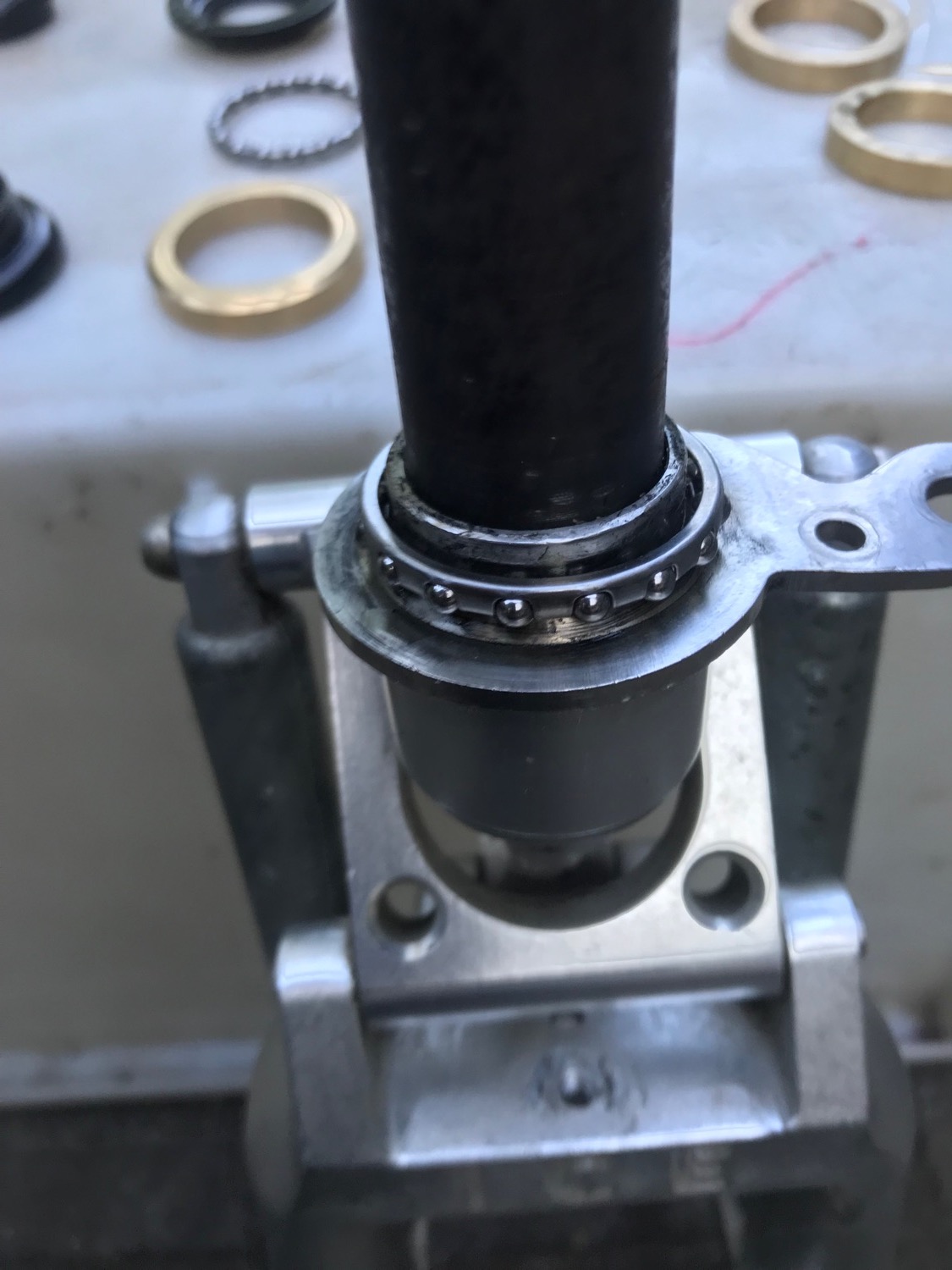

 Kugellager unten

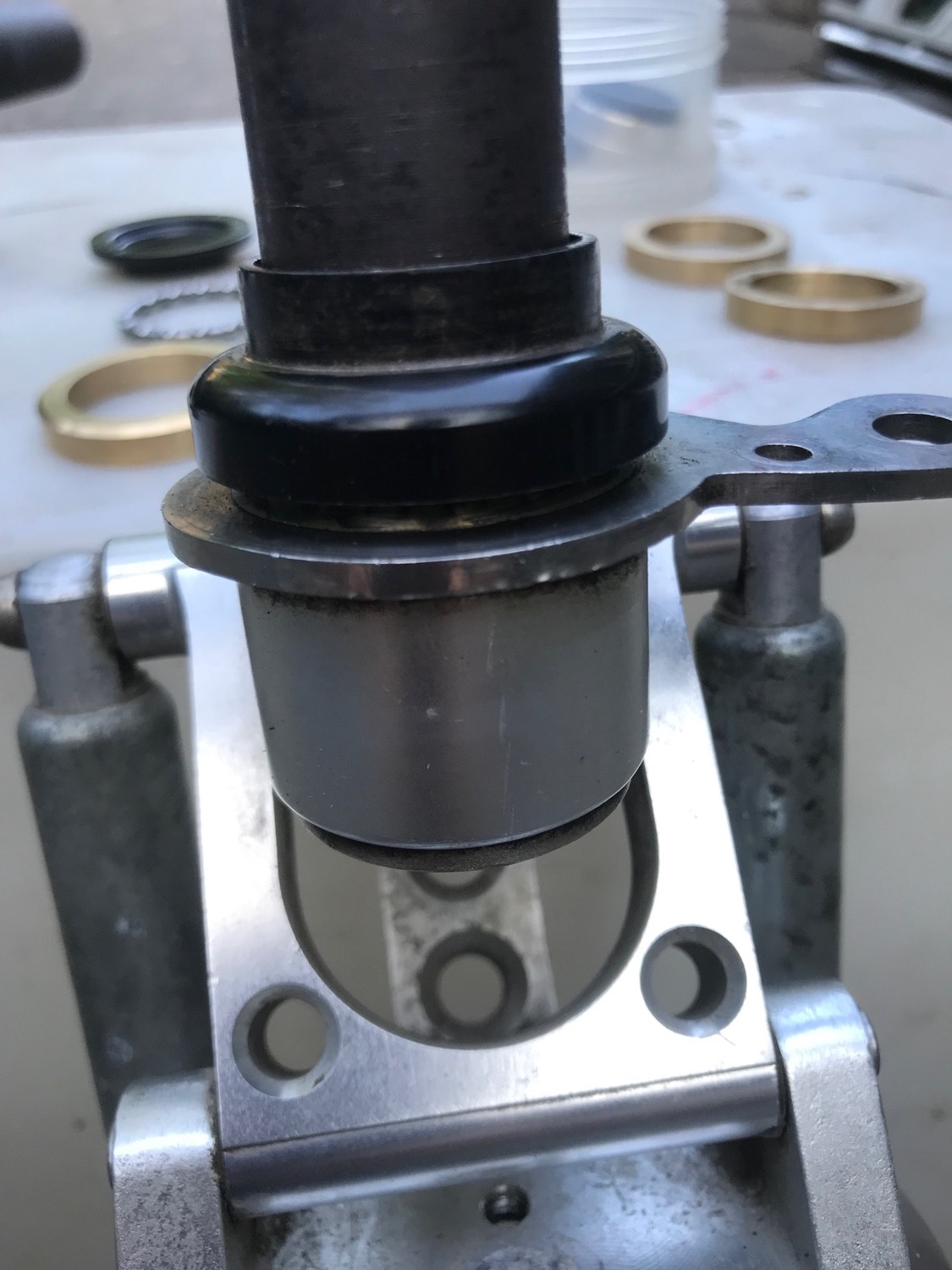

Lagerführung aufgesteckt

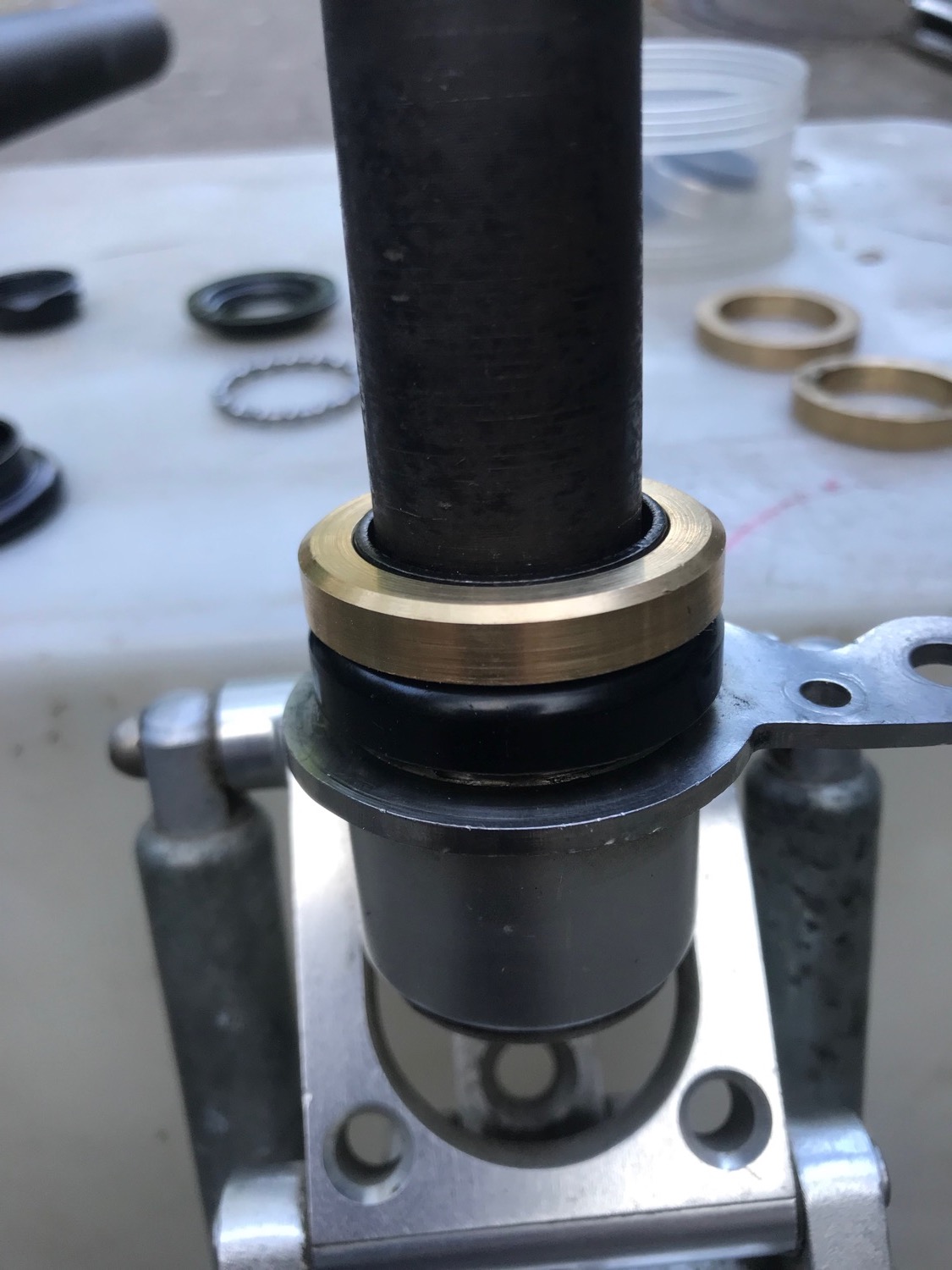

 Adapterring aufgesteckt und von unten in den Gabelholm geschoben.

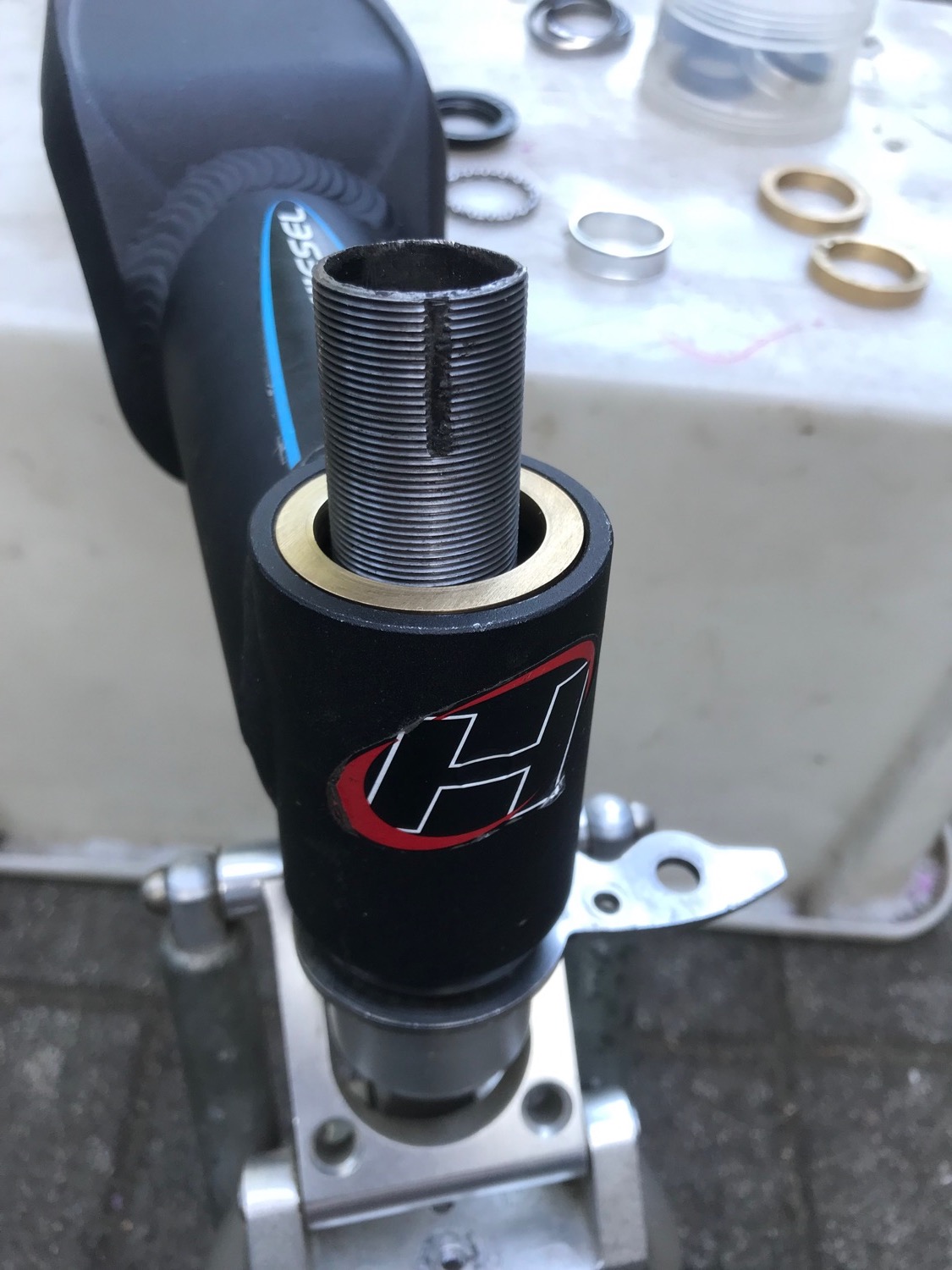

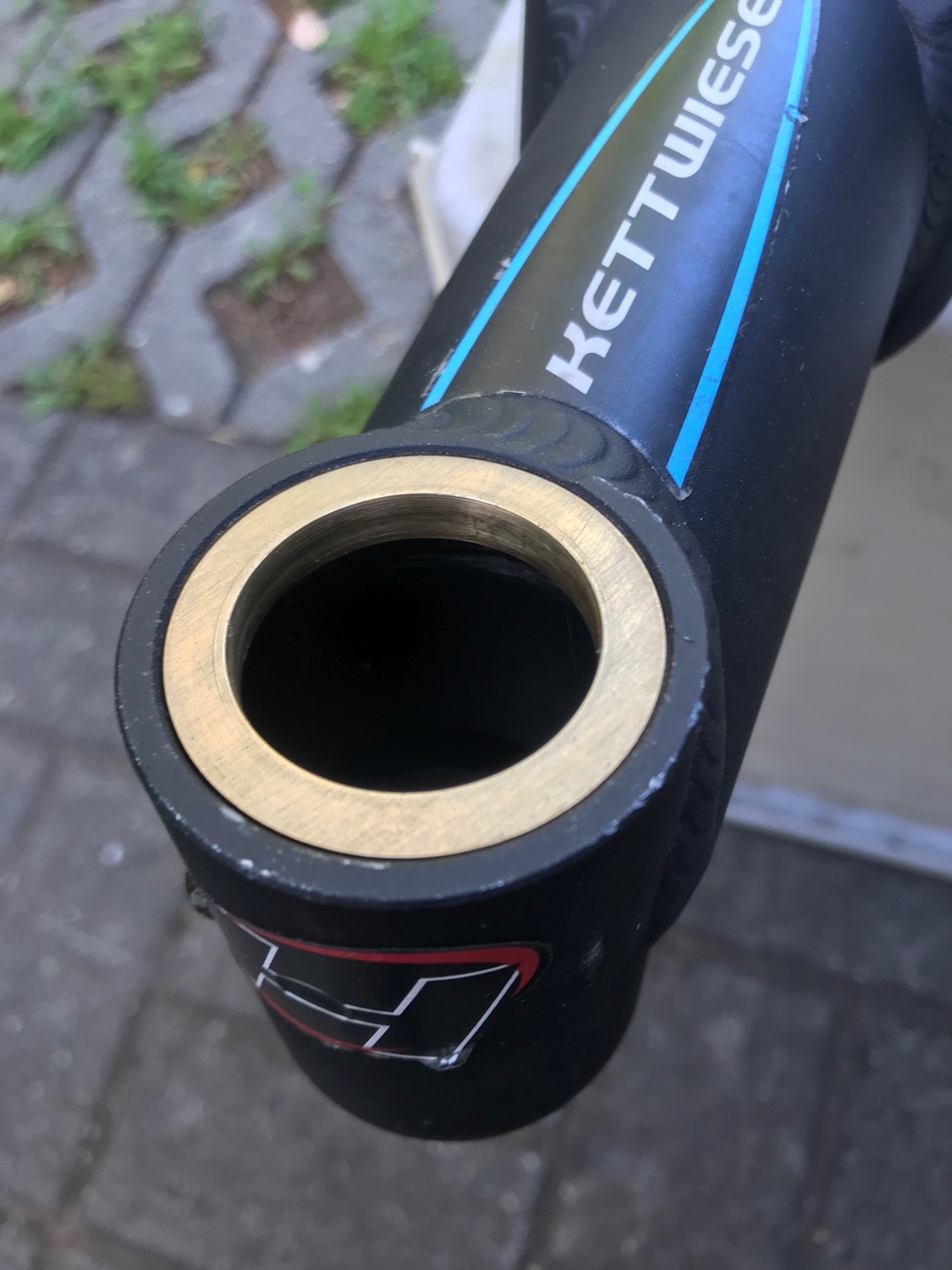

Den zweiten Adapterring oben in den Holm gesteckt

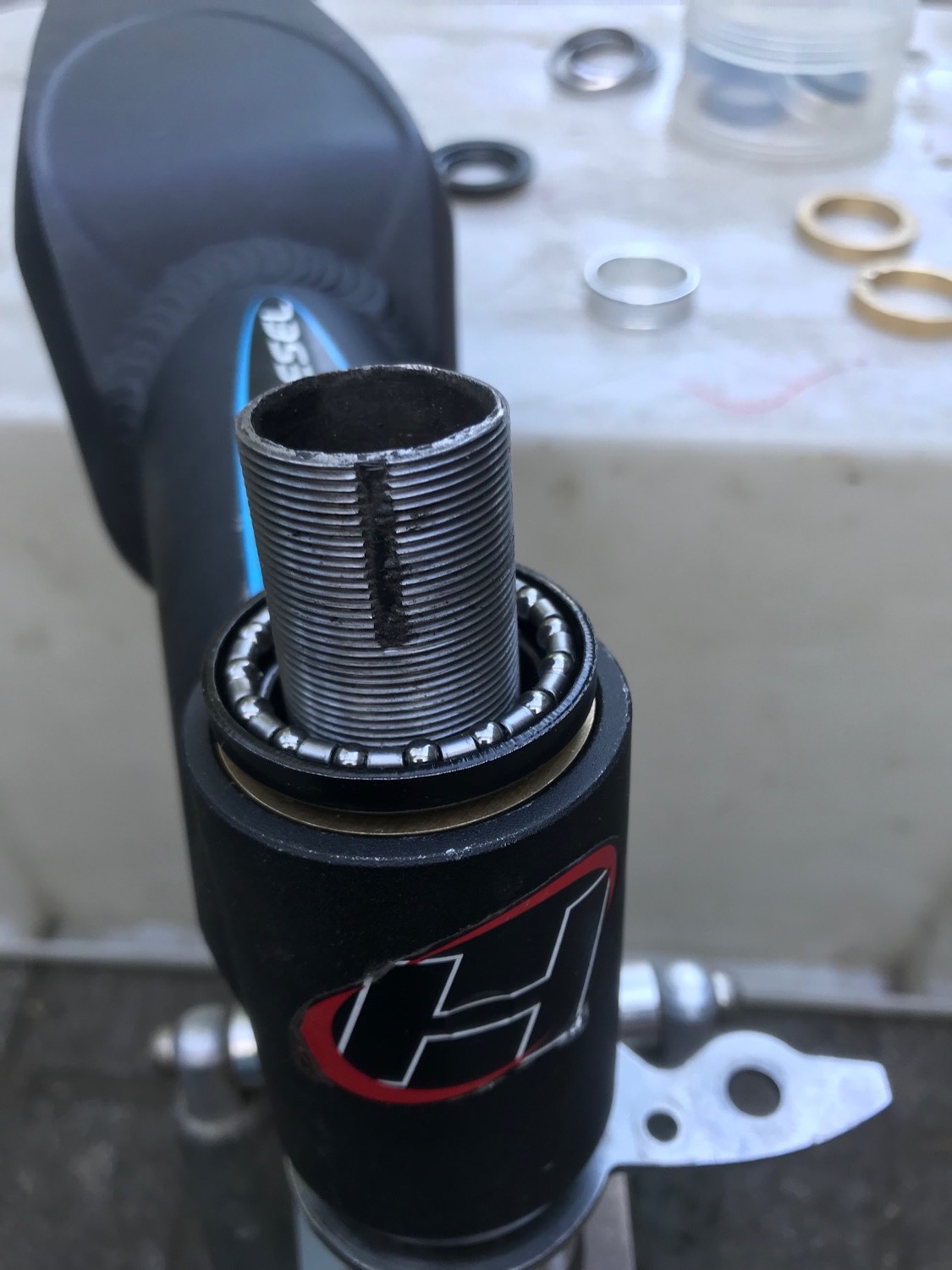

Die Schale vom Steuersatz incl. Kugellager aufgesteckt.

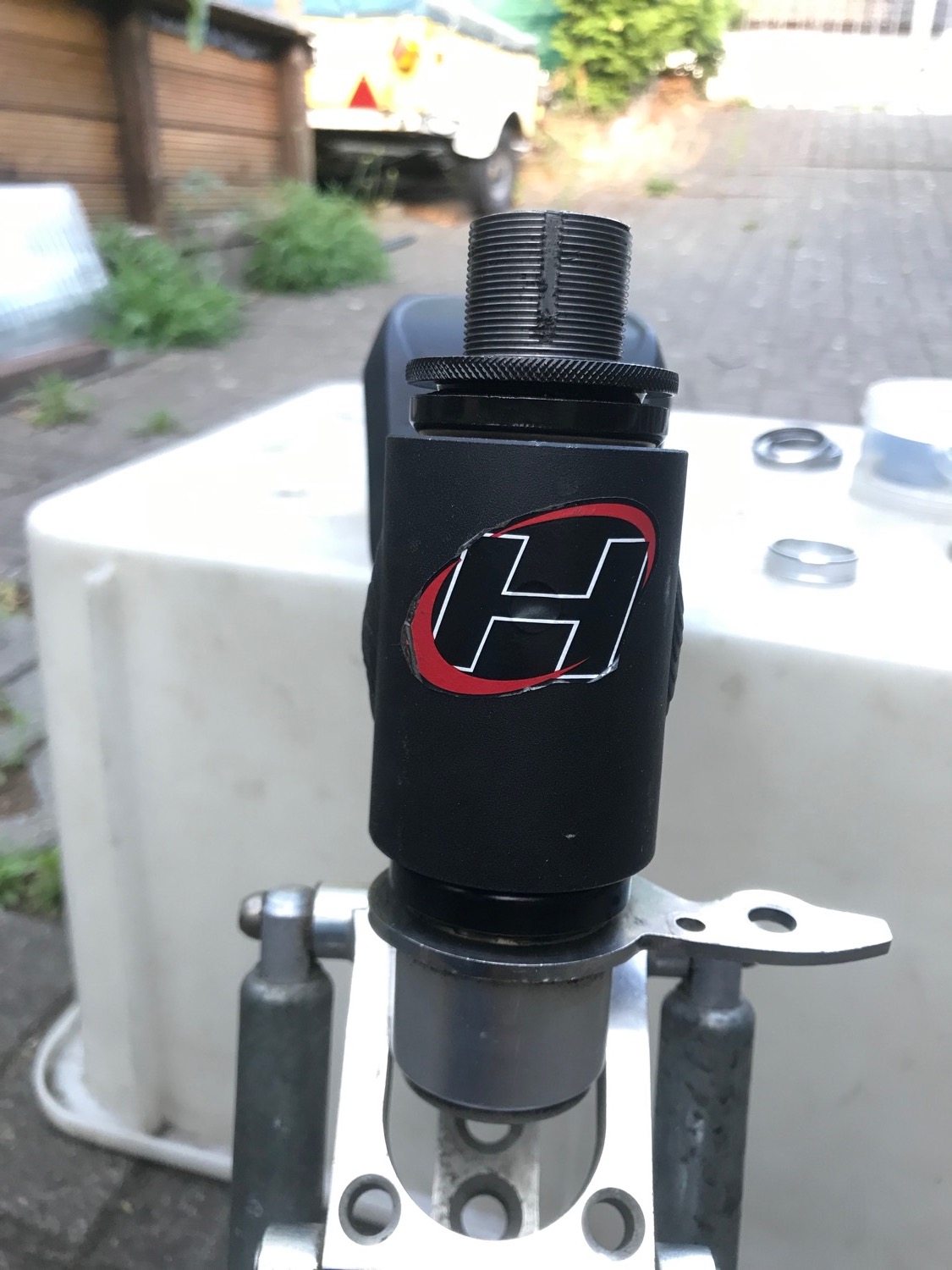

Lagerschale von oben Verschraubung





Passt perfekt.

Die Gabel drückt den Holm nun ca. 5mm weiter nach oben.

Aber ich denke das ist nicht weiter schlimm.

Auf jeden Fall kann ich diese Gabel weiter benutzen.



Die Lenkansteuerung ist dann eine weitere Herausforderung wenn sie dann nicht nur funktional sondern auch gut aussehen soll.



Hohes Wiesel fragte mich ob man die 1Zoll Lagerschalen nicht direkt in die Öffnung drücken könnte.

Bei dem hier gezeigten Steuerlager würde es vom Platz her auch fast +-passen. Aber die haben im Holm so wenig Auflagefläche und ich denke auf Zeit werden sie sich dort auch ein-verkanten.
